リレーを使用してDCコイルとACを切り替える方法

正しい手順に従えば、DC コイル付きリレーを使用して AC 負荷を安全に切り替えることができます。リレーが AC 負荷の電圧および電流と一致していることを常に確認してください。これは損傷を防ぎ、回路を安全に保つのに役立ちます。リレーを使用すると電気的に絶縁され、危険な電圧から保護されます。安全性が最も重要ですので、電源を入れる前に接続を二度確認してください。

重要なポイント

リレーの電圧と電流が AC 負荷に適合していることを確認してください。これは損傷を防ぐのに役立ちます。

DCコイルを備えたリレーを選択してください。 AC負荷を安全かつ分離した状態に保ちます。

リレーの電源を入れる前に、リレーのデータシートと配線を確認してください。これは間違いを防ぐのに役立ちます。

誘導負荷に対してはスナバ回路を追加してください。リレー接点を火花から守ります。

安全規則に従って、セットアップをテストしてください。これにより、正常に動作することが確認されます。

DCコイル付きリレーをACスイッチングに使用できますか?

DC コイルを備えたリレーを使用して AC 負荷を制御できます。安全規則に従い、プロジェクトに適切なリレーを選択すれば、この設定はうまく機能します。コイルと接点の両方の定格を常に確認する必要があります。リレーを使用すると、AC 回路と DC 回路を分離できます。この分離により、高電圧から保護され、制御回路が安全に保たれます。

AC負荷にリレーを使用する場合

多くの場所で AC 負荷を制御するためにリレーを使用することがよくあります。一般的な例をいくつか示します。

産業オートメーションでは、リレーを使用してモーター、ファン、コンベアをオン/オフします。リレーを使用してソレノイドバルブやアクチュエーターを制御することもできます。

HVAC システムは、リレーを使用してコンプレッサー、ファン モーター、ポンプを制御します。これにより、スムーズなスイッチングと静かな動作が得られます。

オーブン、冷蔵庫、洗濯機などの家電製品は、ヒーター、コンプレッサー、モーターの安全なオン/オフ制御のためにリレーを使用しています。

リレーを使用すると、高電圧側に触れずに回路を開閉できます。リレーは、AC 回路と DC 回路の間のブリッジとして機能します。 DC コイルを低電圧制御回路に配線できます。リレーの接点が AC 負荷回路を開閉します。

安全な操作のための重要な要件

AC スイッチングにリレーを安全に使用するには、いくつかの重要なルールに従う必要があります。最も重要な手順は次のとおりです。

ヒント：何かを配線する前に、必ずリレーのデータシートを確認してください。これは間違いを避けるのに役立ちます。

リレーの接点定格が AC 電圧および電流と一致していることを確認してください。接点は開閉時に負荷に耐える必要があります。

十分な大きさのドライバーを使用して、負荷ワイヤを締め付けます。しっかりと接続すると熱の蓄積が防止されます。

負荷端子間に金属酸化膜バリスタ (MOV) を取り付けます。 MOV は高電圧スパイクを吸収し、リレーを保護します。

可燃物の近くにリレーを取り付けないでください。 MOV が失敗すると、熱が発生する可能性があります。

モーターなどの誘導負荷を切り替える場合は、スナバ回路を使用してください。これにより、リレー接点がアーク放電から保護されます。

常に安全基準に従ってください。以下に重要な規格の表を示します。

リスクも知っておく必要があります。リレーを使用して AC を切り替えると、接点間に電気が発生する可能性があります。このアーク放電により接点が加熱され、接点が固着する可能性があります。接点が溶着すると、リレーが閉じたままになり、再び開かなくなる可能性があります。これは危険な場合があります。リレーに摩耗の兆候がないか常にチェックする必要があります。

DC リレー コイルを AC 電圧で使用しようとすると、コイルが引き込まれない可能性があります。AC 周波数ではコイルの抵抗が大きくなります。これにより、リレーの信頼性が低下する可能性があります。 DC 電圧は DC コイルにのみ配線してください。

リレーにはノーマルオープンまたはノーマルクローズの接点があります。リレーに電力が供給されていないときに回路をオフにする場合は、負荷を常開接点に配線できます。リレーに電力が供給されていないときに回路をオンにする場合は、常閉接点を使用できます。電源を入れる前に必ず配線を確認してください。

リレーの基本：DCコイルとAC負荷

リレーの仕組み

リレーを使用すると、ある回路を別の回路で制御できます。リレーは制御回路と負荷回路を分離します。コイルに電圧をかけると磁界が発生します。このフィールドはリレー内のスイッチを動かします。スイッチは接点を開閉します。リレーを使用すると、小さな信号で高電圧負荷をオンにすることができます。-リレーは、AC 回路と DC 回路の間を電気的に絶縁します。これはあなたの安全を確保し、デバイスを保護するのに役立ちます。

リレーは弱い信号を強化し、自動化に役立ち、回路を分離します。

多くのリレーは双投設計を使用しています。これは、ノーマルオープン接点とノーマルクローズ接点の両方に接続できることを意味します。プロジェクトの各連絡先にどのワイヤを接続するかを選択します。

DC リレー コイルと AC リレー コイル

DC リレー コイルが AC リレー コイルとどのように異なるかを知る必要があります。 DC コイルは抵抗を使用して電流を設定します。 AC コイルは、誘導リアクタンスと呼ばれるものを使用して電流を制限します。 DC コイルに AC 電源を使用すると、リレーがブザー音を鳴らします。接点の開閉が早くなります。これにより、リレーがうまく動作しなくなります。 DC リレー コイルには DC 電圧のみを使用してください。 DC は安定した磁界を生成するため、リレーは正しく動作します。

ACコイルは電流を一定に保ちます。 DC コイルは使用方法を誤ると熱くなりすぎる可能性があります。何かを接続する前に、必ずワイヤーの種類と電圧を確認してください。

ACスイッチング用の接点定格

リレーの接点定格を AC 負荷に合わせる必要があります。接点は負荷の電圧と電流を処理する必要があります。 250 VAC で 16 A 定格のリレーを使用する場合、モーターの大きな始動電流を処理できない可能性があります。メーカーがモーター、LED、またはその他の負荷の定格をリストしているかどうかを必ず確認してください。電気的寿命定格を見て、リレーがどのくらい持続するかを確認してください。

リレーの接点側に負荷を接続する必要があります。リレーに電力が供給されていないときに回路をオフにする場合は、常開接点を使用します。リレーに電力が供給されていないときに回路をオンにする場合は、常閉接点を使用します。 AC 回路と DC 回路を切り替える前に、必ず配線と定格を確認してください。

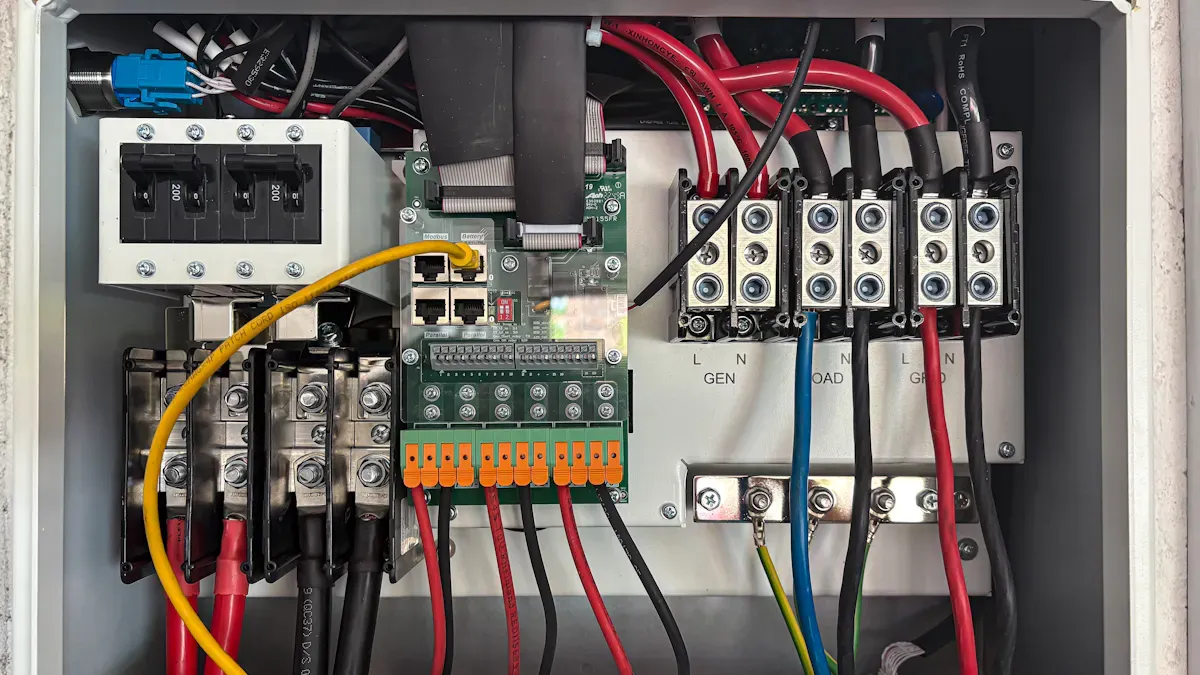

AC負荷用リレーの配線方法

適切なリレーの選択

配線を開始する前に、正しいリレーを選択する必要があります。 AC負荷の電圧と電流を見てください。正しい定格についてはリレーのデータシートを確認してください。リレーが制御対象の AC 回路と DC 回路の両方を処理できることを確認してください。双投リレーを使用すると、常開接点と常閉接点の両方が得られます。これにより、プロジェクトにさらに多くのオプションが追加されます。

ヒント：常に、負荷よりも高い定格電流を持つリレーを選択してください。これにより、リレーの寿命が長くなります。

リレーが AC リレーであるか DC リレーであるかを確認する必要もあります。 DC コイルで AC を切り替える場合は、DC コイルと AC 定格の接点を備えたリレーを使用します。これにより、AC 回路と DC 回路が安全に分離されます。

DCコイル側の配線

リレーのコイル側を DC 回路に配線する必要があります。コイルは正しい極性で配線する必要があります。リレーの 2 つのコイル端子を見つけます。通常、プラス (+) 記号とマイナス (-) 記号が表示されます。 DC プラスをプラス側に終端します。マイナス線をマイナス側に接続します。これにより、DC 制御信号をオンにしたときにリレーが動作するようになります。

整流された AC を使用してコイルに電力を供給する場合は、フィルター コンデンサを追加します。これにより電圧が平滑化され、リレーのブザー音が鳴らなくなります。コイルの電源を入れる前に、必ず配線を再確認してください。-適切な配線は問題を防ぎ、リレーの正常な動作を維持します。

AC負荷の接続

これでリレーの接点側に配線できるようになります。共通の常開接点端子と常閉接点端子を見つけます。 AC 回路をどのように動作させたいかに基づいて、no と NC に配線します。リレーに電力が供給されていないときに負荷をオフにしたい場合は、常開接点に配線します。リレーに電力が供給されていないときに負荷をオンにする場合は、常閉接点に配線します。

AC 回路からのホット線と中性線をリレー接点に接続します。電流に適したサイズのワイヤを使用していることを確認してください。 AC 回路と DC 回路は常に分離してください。ワイヤーを決して混ぜないでください。これにより安全が確保され、短絡が防止されます。

注記：ドライバーを使用して各ワイヤーを締めます。ワイヤーが緩んでいると、発熱や損傷の原因となる可能性があります。

リレー設定をテストする

実際の負荷で使用する前に、リレーの設定をテストする必要があります。まず、すべての配線と接続を確認します。コイルとリレーの接点側が正しく配線されていることを確認してください。 DC 回路に電源を投入し、リレーのカチッという音を確認します。常開接点が閉じ、常閉接点が開く必要があります。マルチメーターを使用すると、リレーを切り替えるときに AC 回路が開閉するかどうかを確認できます。

火花が出たり、ブザー音が聞こえたりした場合は、すぐに電源を切ってください。配線をもう一度確認してください。 noとncに間違った方向に配線していないか確認してください。大きな負荷を接続する前に、必ず小さな負荷でテストしてください。これは問題を早期に発見するのに役立ちます。

安全上の警告:活線には絶対に触れないでください。ワイヤーを変更する前に必ず電源を切ってください。

これで、AC 負荷用のリレーを配線する方法がわかりました。以下の手順に従えば、AC 回路と DC 回路を安全に制御できます。毎日使用する前に、必ず配線をチェックし、セットアップをテストしてください。

安全に関するヒントとよくある間違い

電気的安全上の注意事項

リレーを使用して電気を使用する場合は注意が必要です。リレーが切り替わるときにアーク放電が発生する可能性があります。リレーが破損し、事故の原因となります。手を乾いた状態に保ち、断熱材付きの工具を使用してください。ワイヤーに触れる前に必ず電源を切ってください。絶縁不良、回路ブレーカーの破損、電化製品の損傷、延長コードの誤った使用、メンテナンス不足は事故を引き起こす可能性があります。各ワイヤーに損傷がないか確認し、摩耗した部品があれば交換します。短絡を防ぐために、AC 回路と DC 回路を離してください。

⚠️通電中のワイヤーには絶対に触れないでください。作業を始める前に必ずリレーがオフになっていることを確認してください。

よくある配線エラー

ACスイッチング用のリレーを配線するときに多くの間違いが発生します。コイル定格と接点定格を混同する可能性があります。これにより、間違ったリレーを選択してしまう可能性があります。 AC 回路で DC コイルを使用したり、DC 回路で AC コイルを使用したりする人もいます。この間違いによりリレーが正常に動作しなくなります。突入電流についても忘れないでください。リレーが切り替わる際に接点が破損する恐れがあります。常にワイヤのサイズを確認し、正しい端子に接続してください。双投リレーを使用する場合は、どのワイヤが常開接点または常閉接点に接続されているかを確認してください。

コイル定格と接点定格を混同する

AC回路またはその他の方法でDCコイルを使用する

突入電流を忘れる

間違ったワイヤーサイズ

ノーマルオープン接点とノーマルクローズ接点の混同

リレーの問題のトラブルシューティング

リレーの問題は、兆候を探すことで見つけることができます。リレーが正しく動作しない、加熱または冷却が不十分、より多くのエネルギーを使用する、熱くなりすぎる、冷却が弱い、ブロワー モーターに問題がある、カチッという音やブーンという音がする、サイクルが頻繁に発生する、温度制御が適切に行われていない、またはエアコンがオンにならない可能性があります。リレーに色の変化や溶けた部分がないか確認してください。焦げた臭いがする場合は、接触抵抗が低下している可能性があります。スプリングの弱さやアーマチュアの摩耗などの機械的問題により、スイッチングが遅くなる可能性があります。

リレーを使用する前に、必ず各ワイヤと接点をテストしてください。必要に応じて、常開接点または常閉接点に接続してください。慎重な配線と定期的なチェックにより、ほとんどの問題を防ぐことができます。

正しい手順に従えば、DC コイルを備えたリレーを使用して AC 負荷を安全に切り替えることができます。電源を入れる前に、必ずリレーの定格と配線を確認してください。スナバ回路を使用して接点を保護し、リレーの寿命を延ばします。モーターまたはその他の誘導負荷の場合は、リレーの定格電流の 40% のみを使用してください。

リレー コイルの抵抗と機能が適切かどうかをテストします。

間違いを避けるために、配線図に従ってください。

電源がコイル電圧と一致していることを確認してください。

過熱や損傷の兆候に注意してください。

常に安全基準に従ってください。

いつもと違う匂いや音に注意してください。慎重なチェックと良い習慣により、プロジェクトの安全性と信頼性が保たれます。

よくある質問

DC リレー コイルを使用して AC 負荷を切り替えることはできますか?

はい、DC コイル付きリレーを使用して AC 負荷を切り替えることができます。 AC 電圧と電流に対するリレーの接点定格を確認する必要があります。これにより回路が安全に保たれます。

AC電源をDCリレーコイルに接続するとどうなりますか?

AC 電源を DC リレー コイルに接続しないでください。リレーがブザー音を立てたり、引き込みに失敗したりすることがあります。これによりコイルが損傷し、リレーの信頼性が低下する可能性があります。

AC 負荷にどのリレー接点を使用すればよいかをどのようにして知ることができますか?

回路をどのように動作させたいかに基づいて接点を選択します。リレーに電力が供給されていないときに負荷をオフにする場合は、常開接点を使用します。逆側には常閉接点を使用してください。

ACを切り替えるとリレー接点が摩耗するのはなぜですか?

リレー接点はアーク放電により摩耗します。 ACを切り替えると、電気が接点を飛び越える可能性があります。これによりそれらが加熱され、時間の経過とともに損傷が発生します。
