12V 30A 負荷のリレーのサイズを決定する方法

少なくとも 12V および 30A の定格を持つサイズのリレーが必要です。これは、負荷を安全に制御するのに役立ちます。サイズリレーの定格が使用する電圧および電流と一致していることを常に確認してください。間違ったサイズのリレーを選択すると、問題が発生する可能性があります。これらの問題には、接点の溶着、コイルの焼損、機械的故障などが含まれます。以下の表を見て、リレーを選択するときに犯す間違いを確認してください。

適切な定格を持つサイズのリレーは、ヒューズと同様に回路を安全に保ちます。

重要なポイント

少なくとも 12V および 30A を処理できるリレーを選択してください。これにより、負荷を安全に保つことができます。. - 常に 80% ルールを使用してください。負荷を超える接点定格を持つリレーを選択してください。これにより、リレーが過熱するのを防ぎます. - どのような種類の負荷があるかを考えてください。誘導負荷には、より高い定格のリレーが必要です。これは、突入電流があるためです。. - 主要な定格については、リレーのデータシートをご覧ください。接点やコイル電圧などを確認してください。これにより、リレーがシステムで確実に動作するようになります。. - 熱を管理するには適切な方法を使用してください。これにより、リレーが過熱するのを防ぎます。リレーの寿命も長くなります。

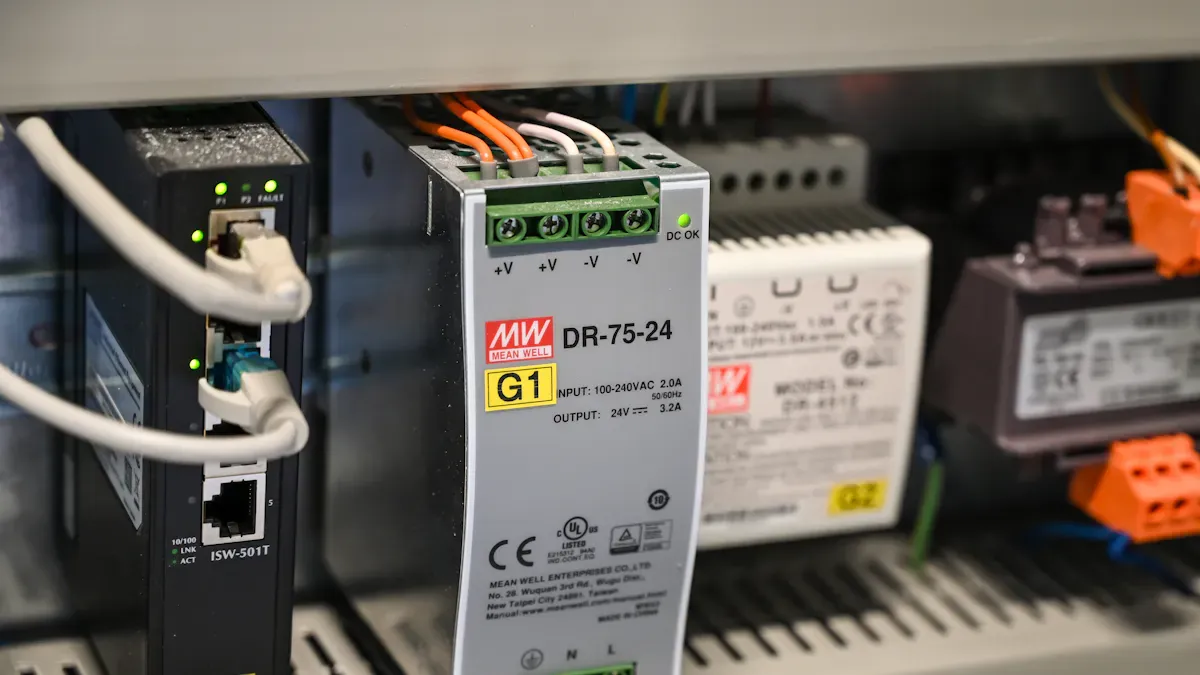

12V 30A 負荷用の最小サイズのリレー

必要なリレー定格

負荷に合ったサイズのリレーを選択してください。 30A 負荷の 12V システムの場合は、電圧と電流の両方を確認してください。リレーは少なくとも 12V および 30A を処理する必要があります。この作業用のほとんどのリレーの接点定格は 30A、コイル電圧は 12V です。一部のリレーには、安全性を高めるためにヒューズが組み込まれています。-以下の表で通常の評価を確認できます。

コイル抵抗、最大スイッチング電流、リレーの寿命など、その他の事項も確認する必要があります。詳細を示す別の表を次に示します。

リレーを常に最高定格で使用しないでください。安全のために若干の余裕を持たせてください。

80% ルールでは、負荷が部品が処理できる量の 80% を超えてはいけないと規定されています。 30A 回路の場合、リレーの定格は少なくとも 37.5A (30A / 0.8) である必要があります。これにより、過熱を防ぎ、部品を長持ちさせることができます。

したがって、負荷よりも高い接点定格を持つリレーを入手する必要があります。負荷が 30A の場合、定格 40A のリレーの方が安全です。これは、通常の電流より少し高いが高すぎないヒューズを選択するようなものです。リレーに適合するヒューズのサイズと定格を常に確認し、回路を安全に保ちます。

リレーのサイジングが重要な理由

適切なサイズのリレーを選択すると、12v システムが安全に動作し、正常に動作します。小さすぎるリレーを使用すると、多くの問題が発生する可能性があります。

リレーの定格を超えると、熱くなりすぎて寿命が短くなります。

電流が多すぎると接点間に火花が発生し、接点が溶けたり焼損したりする可能性があります。

熱が増えると追加の冷却が必要になる可能性があり、その結果、装置が大型化し、コストが高くなる可能性があります。

12V 30A システムの適切なリレー サイズは、電圧降下や過熱を防ぐのに役立ちます。これにより、システムの正常な動作が維持され、アクチュエータが正常に動作できるようになります。適切なワイヤとリレーを使用すると、過度の電圧降下が防止されます。これにより、力が強く維持され、速度が向上し、システムの信頼性が高まります。

リレー、ヒューズ、および 12vdc ヒューズを常に負荷に合わせてください。これにより回路が安全に保たれ、機器の寿命が長くなります。適切なサイズのリレーを選択すると、問題が回避され、システムのスムーズな動作が維持されます。

サイズリレー選択の主要パラメータ

負荷電流と負荷電圧

負荷がどのくらいの電流を消費するかを知っておく必要があります。 12V 30A システムの場合、負荷電流は 30 アンペアです。 30A 定格のリレーは、最大 30 アンペアの連続電流引き込みに対応できます。負荷がこれを超えると、リレーが過熱して故障する可能性があります。電圧も必ずチェックしてください。リレーはシステム電圧 (この場合は 12 ボルト) と一致する必要があります。定格電圧が低いリレーを使用すると、アークが発生して損傷する危険があります。スイッチング容量は電流と電圧の両方に依存します。負荷のタイプも考慮する必要があります。モーターなどの誘導負荷は、照明などの抵抗負荷よりもリレーに大きなストレスを引き起こす可能性があります。

リレーのスイッチング容量は、最大電流と最大電圧定格によって設定されます。

電圧定格を超えると、アーク放電や損傷が発生する可能性があります。

接点の材質と負荷の種類は、リレーの動作に影響します。

誘導負荷は逆起電力を発生させ、アーク放電を引き起こす可能性があります。{0}

接点およびコイルの定格

サイズのリレーを選択するときは、接点とコイルの両方の定格を確認する必要があります。接点定格は、リレーが安全に切り替えることができるアンペア数を示します。コイル電圧は制御回路と一致する必要があります。コイルに適切な電圧を印加すると、接点を引き寄せる磁場が発生します。これにより、スイッチにストレスを与えることなく、より大きな電流が負荷に流れるようになります。

以下は、12V 30A 回路で使用されるリレーの標準値を示した表です。

メーカーは、接触抵抗や絶縁抵抗などの他の仕様もリストしています。これらは、リレーがシステム内で安全に動作するかどうかを知るのに役立ちます。接点が厚く、アーク抑制が優れているため、リレーの寿命が長くなります。

ディレーティングと安全マージン

リレーを常に最大定格で動作させないでください。システムを安全に保つために安全マージンを使用してください。ほとんどの負荷では、計算された電流に 20 ～ 30% を追加します。これは、30A 負荷の場合、少なくとも 36 ～ 39 アンペア定格のリレーを選択する必要があることを意味します。これは突入電流を防ぎ、過熱を防ぎます。誘導負荷または DC モーターの場合は、より大きな安全マージンを使用してください。場合によっては、リレーの定格電流の 50 ～ 70% のみを使用する必要があります。 30A リレーの場合、モーターがある場合は 15 ～ 21 アンペアを超えて切り替えるべきではないことを意味します。

また、ヒューズの定格とブレーカーのサイズをリレーとワイヤの電流容量に一致させる必要があります。ヒューズのサイズは、リレーとワイヤーを過大な電流から保護する必要があります。セットアップの最小ヒューズ サイズとワイヤ電流容量を常に確認してください。これにより回路が安全に保たれ、機器の寿命が長くなります。

ヒント: リレーのデータシートを必ず確認してください。ヒューズの定格、ワイヤの電流容量、最小ヒューズのサイズを調べて、すべてが一致していることを確認します。

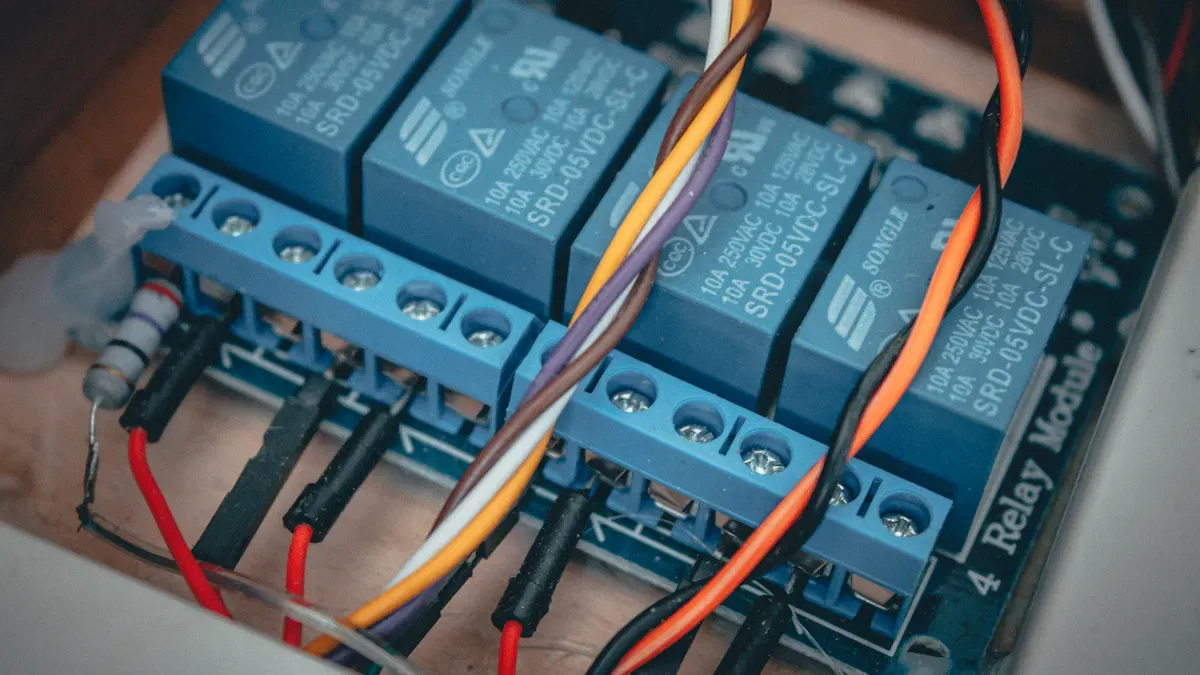

リレーの選択手順

適切なサイズのリレーの選択

次の手順に従って、12V 30A 負荷に適したサイズのリレーを選択できます。

制御したい負荷のタイプを特定します。モーター、ヒーター、ライトのいずれかを確認してください。

リレーコイルの電圧を制御回路に合わせてください。 12Vシステムの場合は12Vコイル付きリレーを使用してください。

リレーのデータシートを確認してください。接点定格、ヒューズ定格、およびワイヤの電流容量を確認してください。

安全マージンを適用します。 30A の連続電流を引き込むには、少なくとも 37.5 アンペア定格のリレーを選択してください。これにより、突入電流から保護し、リレーを低温に保ちます。

リレーがヒューズのサイズとブレーカーのサイズと一致していることを確認してください。ヒューズはリレーとワイヤの両方を保護する必要があります。

設置や将来のメンテナンスを容易にしたい場合は、リレーソケットを選択してください。

設置後にリレーをテストします。配線を完了する前に動作することを確認してください。

ヒント: 配線を開始する前に、必ず電源を切断してください。これにより、あなたの安全が確保され、機器が保護されます。

負荷タイプの考慮事項

切り替えたい負荷のタイプを知っておく必要があります。負荷が異なれば、異なるリレーが必要になります。モーターやその他の誘導負荷は、起動時に 5 ～ 8 倍のアンペアを消費する可能性があります。ヒーターとライトは抵抗負荷であるため、連続電流に適合するリレーのみが必要です。

モーターにリレーを使用する場合は、定格電流が高いものを選択してください。これにより、接点の溶着が防止され、回路が保護されます。負荷に応じた最小ヒューズ サイズとワイヤ電流容量を常に確認してください。

環境および保護要因

リレーをどこで使用するかを検討する必要があります。車内や屋外に設置する場合は防水性能のあるリレーをお選びください。リレーソケットとハーネスの間にあるシールリングが水の浸入を防ぎます。錫メッキ線は耐食性に優れています。これにより、濡れた場所や汚れた場所でもリレーを長持ちさせることができます。

注: 適切なヒューズ定格とワイヤ電流容量のヒューズを使用してください。これにより、リレーと配線が過大な電流から保護されます。

これらの手順に従えば、リレーのサイズを負荷に合わせてシステムを安全に保つことができます。

特別な考慮事項

誘導負荷とアーク放電

リレーを使用してモーターやソレノイドなどの誘導負荷を切り替える場合は注意が必要です。誘導負荷は、オフ時に高電圧スパイクを発生させる可能性があります。これらのスパイクにより、リレー接点に火花が発生する可能性があります。これによりリレーが損傷し、寿命が短くなる可能性があります。アーク放電を停止するには、いくつかの方法があります。

電圧スパイクを下げるために、リレー接点間に RC スナバ回路を配置します。

TVS ダイオードを使用して、突然の電圧ジャンプを停止します。

MOV を追加して、両方向の電圧スパイクをブロックします。

これらの部品は、リレーをアークから守るのに役立ちます。また、システムが高アンプを問題なく処理できるようになります。誘導負荷に必要なワイヤの電流容量と最小のヒューズのサイズを常に確認してください。これにより回路が安全に保たれ、リレーの寿命が長くなります。

熱管理

30 アンペアなどの大電流を切り替えるリレーは非常に熱くなる可能性があります。適切な熱管理により、リレーが正常に動作し、過熱を防ぐことができます。熱を制御しないと、リレーが熱くなりすぎる可能性があります。これにより、接点が固着したり、リレーが破損したりする可能性があります。温度が70度を超えて10度上がるごとに、コイルの絶縁寿命は半分に減ります。熱を管理するための良い方法をいくつか紹介します。

ワイヤーがアンプに対応できるかどうかも確認する必要があります。ワイヤの電流容量が負荷と一致していることを確認してください。これにより過熱が止まり、リレーが 30 アンペアに安全に切り替わるようになります。

追加の保護

保護を追加してリレー システムをより安全にすることができます。電流が大きくなりすぎるとヒューズが回路を遮断します。適切なサイズのヒューズは、リレーとワイヤーの損傷を防ぎます。リレー内部にもダイオードを使用する必要があります。これにより、高電流負荷をオフにしたときの電圧スパイクから敏感な電子機器が保護されます。-ダイオードが破損すると、システムの他の部分に損傷を与える可能性があります。ヒューズを選択する前に、必ず電流と負荷を確認してください。これにより、リレーと機器が安全に保たれ、高額な修理を避けることができます。

ヒント: 最適な保護を得るには、ヒューズ、リレー、およびワイヤの電流容量を常に負荷に合わせてください。

このチェックリストを使用して、12V 30A 負荷に適したリレーを選択してください。

負荷の種類と電流を確認してください。

リレーコイルの電圧をシステムに合わせてください。

安全のために、より高い接点定格を持つリレーを選択してください。

すべての定格についてはリレーのデータシートを確認してください。

ヒューズを追加し、ワイヤのサイズを確認します。

使用前にセットアップをテストしてください。

常に計算を再確認してください。-不安な場合は専門家に質問してください。このチェックリストを次のプロジェクトのために保存してください。

よくある質問

定格電流が低いリレーを使用するとどうなりますか?

リレーが過熱する危険があります。接点が溶着する可能性があります。リレーがすぐに故障する可能性があります。常に、負荷よりも高い定格電流を持つリレーを選択してください。

12V 30A リレーの正しいヒューズ サイズを見つけるにはどうすればよいですか?

ヒューズをリレーとワイヤーに適合させる必要があります。 30A 負荷の場合は、30A をわずかに超える定格のヒューズを使用してください。これにより、リレーと配線が損傷から保護されます。

30Aの負荷に40Aのリレーを使用できますか?

はい、40A リレーを使用できます。これにより安全マージンが得られます。リレーの寿命が長くなり、短いサージにうまく対処できます。

大電流回路でリレーが故障するのはなぜですか?{0}}

リレーは、過熱、アーク放電、または間違ったサイズの使用により故障します。ほこり、湿気、振動も問題の原因となる可能性があります。常に定格を確認し、リレーを保護して寿命を延ばしてください。
