ちょっと、そこ！パワーリレーのサプライヤーとして、私はパワーリレーのプルイン電圧についてよく質問を受けます。そこで、それをわかりやすく解説するためにこのブログを書こうと思いました。
まず、パワーリレーとは何かを理解しましょう。パワーリレーは電気的に動作するスイッチです。電磁石を使用して接点の開閉を制御します。産業機械から家電製品まで幅広い用途に使用されているリレーです。これらは、高電力負荷を処理し、電気回路のさまざまな部分を絶縁できるため、非常に重要です。
さて、プルイン電圧はいくらでしょうか？パワーリレーのプルイン電圧は、リレーをノーマルオープン (NO) またはノーマルクローズ (NC) 状態から切り替えるためにリレーのコイルに印加する必要がある最小電圧です。言い換えれば、この電圧をコイルに印加すると、発生する磁界はリレー内部のバネ力に打ち勝ち、リレーの種類に応じて接点を引き寄せたり、離したりするのに十分な強さになります。
通常の状態でそこにあるリレーがあるとします。接点は開いているか閉じているかのいずれかで、ぶら下がっているだけです。コイルにかかる電圧を上げ始めても、最初は特に何も起こりません。しかし、電圧を上げ続けると、コイルを流れる電流によって生成される磁界が、リレーの内部コンポーネントを動かすのに十分なほど強くなる点に達します。それがプルイン電圧です。
プルイン電圧がそれほど重要なのはなぜですか?まあ、プルイン電圧より低い電圧を印加するとリレーは切り替わりません。これは、特定の時間にリレーをオンまたはオフにする必要があるアプリケーションでは深刻な問題になる可能性があります。たとえば、モーター制御回路では、リレーが所定のタイミングで切り替わらない場合、モーターが正しく起動または停止しない可能性があり、過熱や機械的損傷などのあらゆる種類の問題が発生する可能性があります。
一方、プルイン電圧よりもはるかに高い電圧を印加すると、問題が発生する可能性もあります。接点が開閉する際により多くのストレスを受けるため、リレーの磨耗が早くなる可能性があります。また、コイルが過熱してリレーが損傷したり、火災の危険さえある可能性があります。
パワーリレーのプルイン電圧に影響を与える可能性のある要因がいくつかあります。主な要因の 1 つはリレー自体の設計です。リレーが異なれば、コイル抵抗、コイルの巻き数、内部のスプリングの強さも異なります。コイル抵抗が高いリレーは、コイルに同じ量の電流を流すのにより多くの電圧が必要となるため、一般にプルイン電圧も高くなります。
温度も影響する可能性があります。温度が上昇するとコイルの抵抗が増加します。これは、コイルに同じ量の電流を流し、プルイン電圧を達成するには、より高い電圧を印加する必要がある可能性があることを意味します。したがって、高温の環境でリレーを使用している場合は、これを考慮する必要がある可能性があります。

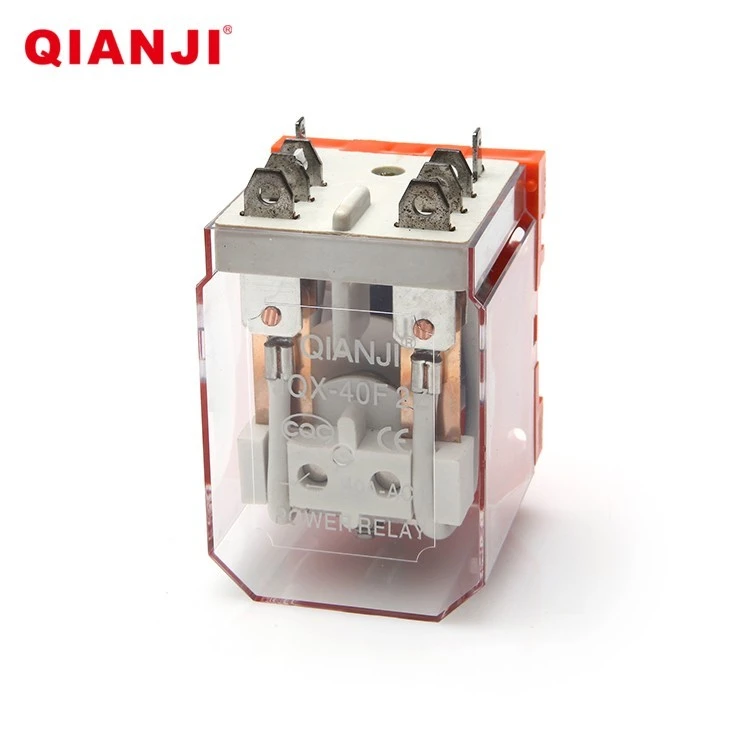

ここで、当社が提供するパワーリレーのいくつかについて説明しましょう。当社では、さまざまな用途に適した高品質リレーを豊富に取り揃えています。たとえば、私たちのリレー 40a 220v220 ボルトの大電流を処理する必要があるアプリケーションに最適です。適切に設計されたコイルと接点を備えており、信頼性の高い引き込み電圧と長期的な性能を保証します。
もう 1 つの人気のあるオプションは、48v 30a リレー。このリレーは 48 ボルトで動作するように設計されており、最大 30 アンペアの電流を処理できます。引き込み電圧が一定で指定された範囲内にあることを確認するために厳密にテストされているため、電気システムに安心してご使用いただけます。
そして、私たちのものがありますパワーリレー JQX-60F。このリレーは本当に主力製品です。幅広い産業および商業用途に適しています。このリレーのプルイン電圧は、信頼性の高い動作を確保するために、製造プロセス中に慎重に校正されます。
パワーリレーを選択するときは、プルイン電圧の仕様に注意を払うことが重要です。コイルに印加する電圧が推奨範囲内であることを確認してください。不明な場合は、いつでも当社のテクニカル サポート チームにご相談ください。お客様の特定のニーズに適したリレーの選択をお手伝いします。
結論として、パワーリレーのプルイン電圧は、電気システムの性能を左右する重要なパラメータです。パワーリレーを扱う人にとって、それが何であるか、どのように機能するか、そしてどのような要因が影響を与える可能性があるかを理解することは不可欠です。新しい回路を設計するエンジニアであっても、既存の回路を保守する技術者であっても、プルイン電圧をよく把握していれば、情報に基づいた意思決定を行うのに役立ちます。
パワーリレーの市場にお困りの場合は、当社が対応いたします。当社のリレーは耐久性に優れ、信頼性の高いパフォーマンスを提供するように設計されています。お客様の要件についていつでも喜んでご相談させていただき、最適なリレーを見つけるお手伝いをさせていただきます。ですので、遠慮せずに購入交渉を申し込んでください。一緒に働けることを楽しみにしています！
参考文献
- 「電気リレー: 原理と応用」John Doe 著
- 『パワーリレーハンドブック』XYZ出版発行
