DC 12V リレーに関しては、接触抵抗は重要なパラメータです。 DC 12V リレーのサプライヤーとして、私は接触抵抗がこれらのデバイスの性能と信頼性に及ぼす影響を直接目撃してきました。このブログでは、接触抵抗とは何か、それが重要な理由、およびそれが DC 12V リレーにどのような影響を与えるかについて詳しく説明します。
接触抵抗とは何ですか?
接触抵抗とは、リレーの接点間の接触点で発生する抵抗を指します。リレーが閉じると、電流が接点を流れ、接点インターフェースで電気エネルギーのどれだけが熱に変換されるかは接点抵抗によって決まります。これはオーム (Ω) で測定され、接点の材質、接触力、表面状態、汚染物質の存在などのいくつかの要因の影響を受けます。
接触抵抗に影響を与える要因
接点材質
接触材料の選択は、接触抵抗の決定に重要な役割を果たします。材料が異なれば、導電率や耐摩耗性、耐腐食性も異なります。 DC 12V リレーで使用される一般的な接点材料には、銀 (Ag)、銀合金、金 (Au) などがあります。銀は導電性が高いため人気がありますが、酸化や硫化が起こりやすく、時間の経過とともに接触抵抗が増加する可能性があります。耐久性と耐腐食性を向上させるために、銀合金接点がよく使用されます。一方、金接点は導電性に優れ、酸化や腐食にも強いため、低く安定した接触抵抗が要求される用途に適しています。
接触力
接触力とは、リレーが閉じているときに接点にかかる圧力です。接触力が高くなると、接点間の有効接触面積が増加し、表面の凹凸や汚れの影響が軽減されるため、接触抵抗が低減されます。ただし、接触力が大きすぎると、接点が過度に摩耗する可能性があり、接点抵抗やリレーの寿命にも影響を与える可能性があります。したがって、接触力を最適化して、低い接触抵抗と長い接触寿命のバランスを達成することが重要です。
表面状態
接点の表面状態は接触抵抗に大きな影響を与える可能性があります。接触面が粗かったり汚れていたりすると、有効接触面積が減少し、接触界面に追加の抵抗が発生するため、接触抵抗が増加する可能性があります。埃、湿気、酸化生成物などの汚染物質も接触面に蓄積し、接触抵抗がさらに増加する可能性があります。接触抵抗に対する表面状態の影響を最小限に抑えるために、リレーは多くの場合、自動洗浄接点を備えて設計されているか、汚染物質の侵入を防ぐために密閉されています。
温度
温度も DC 12V リレーの接触抵抗に影響を与える可能性があります。温度が上昇すると、材料の熱膨張と原子の移動度の増加により、一般に接点材料の抵抗が増加します。これにより、特にリレーが高温で長時間動作する場合、接触抵抗が増加する可能性があります。したがって、DC 12V リレーを選択するときはアプリケーションの温度範囲を考慮し、リレーの定格が最大動作温度に対応していることを確認することが重要です。
DC 12V リレーで接触抵抗が重要な理由
電力損失
接触抵抗により、接触界面での発熱という形で電力損失が発生します。電力損失 (P) は、式 P = I²R を使用して計算できます。ここで、I は接点を流れる電流、R は接点抵抗です。接触抵抗が高くなると電力損失が大きくなり、エネルギー消費の増加、効率の低下、リレーの過熱の可能性が生じます。バッテリ駆動のデバイスなど、電力効率が重要なアプリケーションでは、バッテリ寿命を延ばし、全体の電力消費を削減するには、接触抵抗を最小限に抑えることが不可欠です。
シグナルインテグリティ
電気通信や計装など、低レベル信号の切り替えにリレーが使用されるアプリケーションでは、接触抵抗が信号の完全性に大きな影響を与える可能性があります。接触抵抗が高いと、信号の減衰、歪み、ノイズが発生し、システムのパフォーマンスが低下する可能性があります。したがって、正確な信号伝送を確保するには、接触抵抗が低く安定したリレーを使用することが重要です。
信頼性
接触抵抗もリレーの信頼性に影響を与える可能性があります。接触抵抗が高いか不安定な場合、リレーの動作が断続的または信頼性が低くなり、システムの故障やダウンタイムが発生する可能性があります。時間の経過とともに、摩耗、腐食、汚染により接触抵抗が増加する可能性があり、リレーの性能と信頼性がさらに低下する可能性があります。したがって、接触抵抗が低く安定したリレーを選択し、適切なメンテナンスと操作を確保して接触抵抗に関連する故障のリスクを最小限に抑えることが重要です。
当社DC12Vリレー製品と接触抵抗

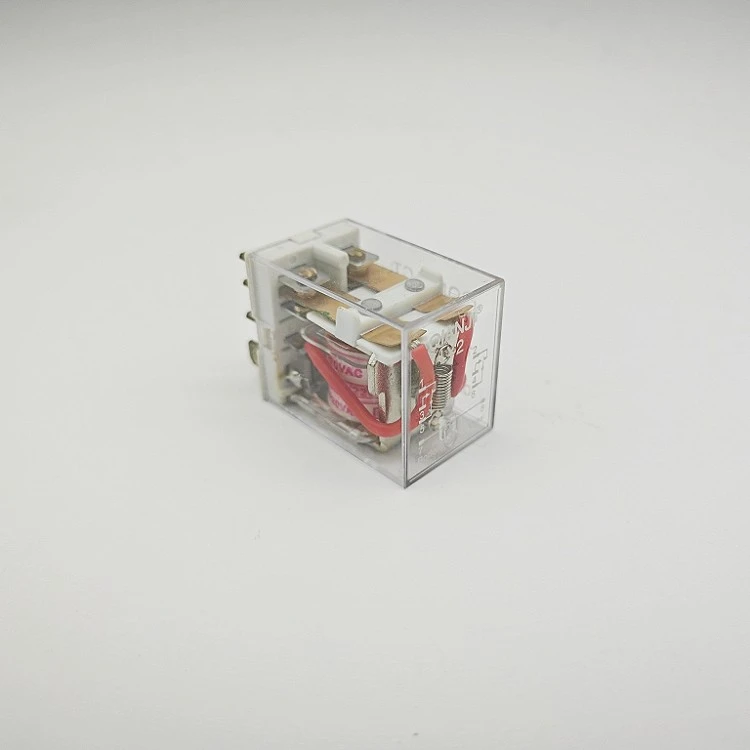

DC12Vリレーのサプライヤーとして、当社は接触抵抗が低く安定したリレー製品を幅広く提供しています。私たちのライン 6 リレー G10は、高品質の接触材料と最適化された接触力を使用して設計されており、低い接触抵抗と信頼性の高い性能を保証します。このリレーは、産業用制御、自動車、家電などのさまざまな用途に適しています。
私たちの10A12V DCリレーも優れた接触抵抗特性を備えた人気製品です。定格電流 10A のリレーは、低い接触抵抗を維持しながら高電力アプリケーションに対応できます。また、リレーはコンパクトで堅牢な構造で設計されており、過酷な環境での使用に適しています。
低レベル信号スイッチングが必要なアプリケーションの場合、12V ブルーハウジングリレー理想的な選択です。このリレーは金メッキ接点を備えており、接触抵抗が低く安定しており、正確な信号伝送と信頼性の高い動作を保証します。
DC 12V リレーのニーズについてはお問い合わせください
接触抵抗が低い高品質の DC 12V リレーをお探しの場合は、当社がお手伝いいたします。当社の専門家チームは、詳細な技術情報とサポートを提供し、アプリケーションに適切なリレーを選択するのに役立ちます。プロトタイピングで少量が必要な場合でも、生産で大量に必要な場合でも、当社は競争力のある価格と確実な納期を提供します。
DC 12V リレーの要件について話し合い、調達交渉を開始するには、今すぐお問い合わせください。お客様のリレーのニーズにお応えできるよう、今後ともよろしくお願いいたします。
参考文献
- 『リレーハンドブック』（イートン社）
- CR Paul 著「電気機械リレー: 原理と応用」
