ちょっと、そこ！ DC 12Vリレーのサプライヤーとして、私はこれらの小さな男たちとの問題のかなりの部分を見てきました。故障したDC 12Vリレーは、首の本当に痛みになる可能性がありますが、心配しないでください - 私はここにトラブルシューティングプロセスを進めています。
まず最初に：基本を理解する
トラブルシューティングを開始する前に、DC 12Vリレーとは何か、どのように機能するかについて、すぐに進みましょう。リレーは電動操作スイッチです。 DC 12Vリレーの場合、スイッチングメカニズムを制御するために12ボルト直接電流を使用します。リレーのコイルに電力が適用されると、スイッチ（または接点）を開いているか閉じている磁場が作成され、別の回路の電気の流れが可能になります。
目視検査
電気コンポーネントのトラブルシューティングの最初のステップは、目視検査です。明らかな損傷の兆候については、リレーをよく見てください。確認：
- 火傷：これらは、過剰な電流または短絡によって引き起こされる可能性のある過熱を示すことができます。
- 物理的損傷：亀裂、壊れたピン、またはゆるい接続はすべて、誤動作するリレーにつながる可能性があります。
- 腐食：リレーが湿気や過酷な環境にさらされている場合、ピンまたは接点の腐食は電気接続を破壊する可能性があります。
これらの問題に気付いた場合、リレーを交換する必要がある可能性があります。あなたは私たちをチェックすることができます12V閉じた透明リレーまたは12ボルトソレノイドリレースイッチ適切な交換用。
コイルのテスト
次のステップは、リレーのコイルをテストすることです。コイルは、スイッチを操作する磁場を作成するものです。コイルをテストするには、抵抗（オーム）設定にマルチメーターセットが必要です。
- コイルピンを識別します：ほとんどのDC 12Vリレーには、コイル専用の2つのピンがあります。これらは通常、リレー自体にマークされています。
- マルチメーターを接続します：マルチメータープローブをコイルピンにタッチします。リレーの仕様に応じて、数百オームに数百オームを読み取る必要があります。
- 結果を解釈します：
- マルチメーターが無限の抵抗（ほとんどのメートルでOL）を示している場合、コイルが開いていることを意味します。つまり、ワイヤにブレークがあります。これは、リレーが故障しており、交換する必要があるという明確な兆候です。
- 読み取りがゼロオームに近い場合、コイルの短絡を示す可能性があります。繰り返しますが、これには交換が必要です。
- 予想される範囲内の読み取りは、コイルが適切に機能していることを示唆しています。
連絡先を確認します
コイルが大丈夫であることを確認したら、連絡先をテストする時が来ました。連絡先は、電流のオンとオフを実際に切り替えるリレーの一部です。
- テスト回路をセットアップします：電源（12V DCバッテリーがうまく機能する）、負荷（小さな電球や抵抗器など）、およびいくつかのジャンパーワイヤが必要です。電源をリレーのコイルピンに接続して、リレーをエネルギーします。
- 通常開いている（いいえ）連絡先をテストします：リレーがエネルギーを与えた場合、マルチメーターを使用して、NO接点間の抵抗を測定します。ゼロオームの近くに読み取る必要があり、接点が閉じられており、電流が流れることを示しています。
- 通常閉じた（NC）連絡先をテストします：リレーがエネルギー化されたら、NC接点間の抵抗を測定します。また、ゼロオームの近くに読み取る必要があります。リレーが通電されると、NCの接点が開き、抵抗が無限に移動するはずです。

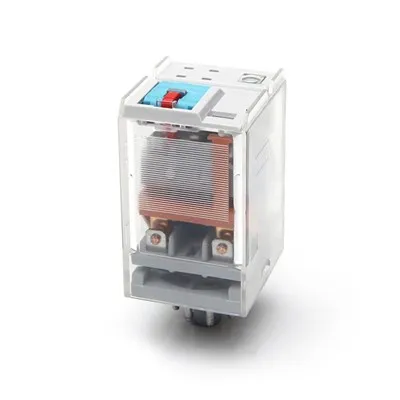

- 一貫性のない測定値を探してください：抵抗の測定値が一貫性がない場合、または期待値と一致しない場合、接点が汚れている、摩耗している、または損傷していることを意味します。この場合、グリットサンドペーパーまたはコンタクトクリーナーで接触をきれいにすることができるかもしれません。ただし、問題が続く場合は、リレーを交換することが最善です。あなたは私たちを考慮することができます標準ミニ12VDCリレー交換オプションとして。
電源の確認
時には、問題はリレー自体ではなく、電源ではありません。弱いまたは不安定な電源は、誤動作を引き起こす可能性があります。
- 電圧を測定します：DC電圧設定にマルチメーター設定を使用して、リレーのコイルピンの電圧を測定します。 12Vに近いはずです。電圧が大幅に低い場合、電源の故障、ゆるい接続、または高抵抗ワイヤが原因である可能性があります。
- 電圧ドロップを確認してください：回路の電圧降下が疑われる場合は、電源ラインに沿って異なるポイントで電圧を測定します。電源とリレーの間の大きな電圧降下は、配線または高抵抗接続の問題を示します。
環境要因
リレーが動作している環境を考慮することを忘れないでください。極端な温度、湿度、振動はすべて、リレーの性能に影響を与える可能性があります。
- 温度：高温では、リレーの内部コンポーネントが拡張され、抵抗が不整合または抵抗の増加につながる可能性があります。一方、低温は、接触を脆く、損傷を受けやすくする可能性があります。
- 湿度：湿気は、リレーのピンとコンタクト、ならびに短絡の腐食を引き起こす可能性があります。リレーが乾燥した環境に取り付けられていることを確認するか、必要に応じて保護エンクロージャーを使用してください。
- 振動：過度の振動により、リレーの接点が跳ね返り、断続的な動作につながる可能性があります。振動を使用する - マウントを減衰させるか、リレーを適切に固定して、振動の影響を最小限に抑えます。
結論
故障したDC 12Vリレーのトラブルシューティングはロケット科学ではありませんが、体系的なアプローチが必要です。目視検査、コイルのテスト、連絡先のチェック、電源の確認、環境要因の検討など、これらの手順に従うことにより、ほとんどのリレーの問題を特定して修正できるはずです。
まだ問題がある場合や詳細情報が必要な場合は、お気軽にお問い合わせください。私たちはDC 12Vリレーの大手サプライヤーであり、あなたの技術的な質問と調達のニーズを常に喜んでお手伝いします。交換用リレーを探している場合でも、新しいプロジェクトを計画している場合でも、カバーしています。
参照
- リレーの理論と操作に関する電気工学の教科書
- DC 12Vリレー用のメーカーのデータシート
