電気制御とオートメーションの世界では、ソリッドステート リレー (SSR) が重要な役割を果たします。これらは、従来の電気機械リレーに代わる、信頼性が高く効率的な代替手段を提供します。 3A DC ソリッドステート リレーのサプライヤーとして、私は 3A DC ソリッドステート リレーと AC ソリッドステート リレーの違いについてよく質問されます。このブログでは、電気システムのニーズに関して情報に基づいた決定を下せるよう、これらの違いについて詳しく説明します。
1. 基本動作原理
3A DC ソリッドステート リレーと AC ソリッドステート リレーの基本的な違いは、その動作原理にあります。
3A DCソリッドステートリレー
3A DC ソリッドステート リレーは、最大 3A の定格電流で DC 負荷を制御するように設計されています。通常、入力回路、絶縁機構、出力回路で構成されます。入力回路は通常、マイクロコントローラー、PLC、またはその他の制御デバイスによって提供される低電力 DC 信号です。適切な DC 電圧が入力に印加されると、フォトカプラまたはその他の絶縁コンポーネントが作動します。絶縁により入力回路と出力回路間の電気的分離が確保され、制御回路が高電力出力から保護されます。絶縁コンポーネントがトリガーされると、出力回路がオンになり、負荷に DC 電流が流れるようになります。
ACソリッドステートリレー
一方、ACソリッドステートリレーはAC負荷の制御に使用されます。 DCリレーと同様に入力回路と絶縁機構を備えています。ただし、出力回路は交流を扱うように設計されています。適切な入力信号が受信されると、絶縁コンポーネントは出力回路内のトライアックまたは 1 対の SCR (シリコン制御整流器) を作動させます。これらの半導体デバイスは AC 電流の双方向の流れを処理できるため、リレーが AC 負荷を効果的に制御できるようになります。
2. 入力要件
3A DC ソリッドステート リレーと AC ソリッドステート リレーの入力要件も異なります。
3A DCソリッドステートリレー
3A DC ソリッドステート リレーには DC 入力信号が必要です。入力電圧範囲は通常、メーカーによって指定されており、数ボルトから数十ボルトまで変化します。たとえば、一部の 3A DC SSR の入力電圧範囲は 3 ～ 32V DC です。この低電圧 DC 入力により、マイクロコントローラーやセンサーなどの最新の電子制御システムとのインターフェースが容易になります。
ACソリッドステートリレー

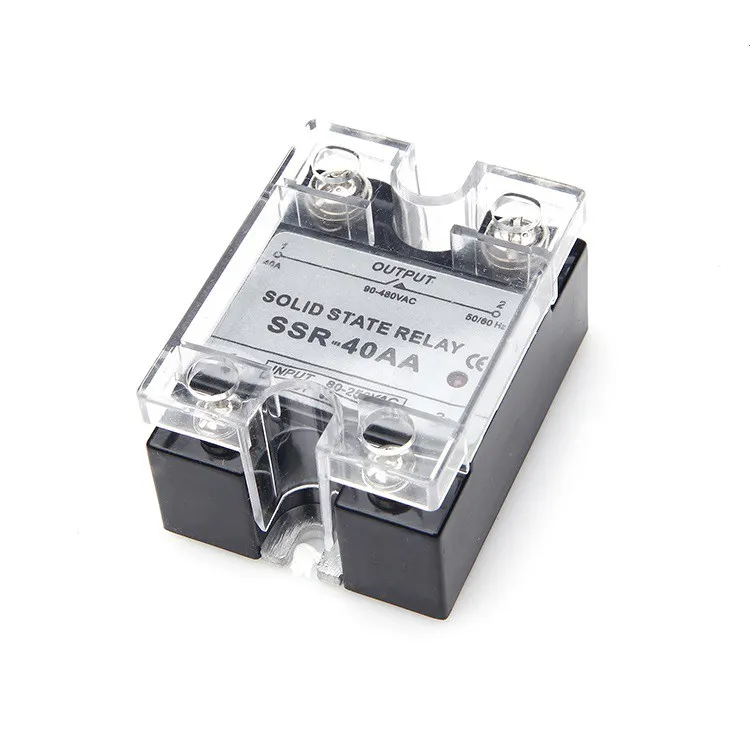

AC ソリッドステート リレーには、AC 入力または DC 入力のいずれかを使用できます。 AC 入力 SSR は、通常は指定された入力電圧範囲 (90 ～ 280 V AC など) の AC 電源に直接接続するように設計されています。 DC 入力 AC SSR などLED付きソリッドステートリレーAC入力DC出力、AC 出力を制御するには DC 入力信号が必要です。 DC 入力 AC SSR の入力電圧範囲もメーカーによって指定されており、モデルによって異なる場合があります。
3. 出力特性
この 2 種類のリレーの出力特性は大きく異なります。
3A DCソリッドステートリレー
3A DC ソリッドステート リレーの出力は、定格電流容量が 3A の DC 電流です。出力電圧は、負荷に接続された DC 電源によって決まります。 DC 出力であるため、ゼロクロスの問題はなく、過剰な電気的ストレスを引き起こすことなくリレーがいつでもオン/オフを切り替えることができます。このため、DC モーター、ソレノイド、LED 照明などの DC 負荷の正確な制御が必要なアプリケーションに適しています。
ACソリッドステートリレー
ACソリッドステートリレーにはAC出力があります。出力電圧と周波数は AC 電源によって決まります。 AC SSR の重要な特性の 1 つは、ゼロクロス機能です。ほとんどの AC SSR は、AC 波形のゼロクロス点でオン/オフになるように設計されています。これにより、電気ノイズが軽減され、リレーと負荷にかかるストレスが軽減され、寿命が延びます。ただし、高速スイッチングが必要な一部のアプリケーションでは、非ゼロクロス AC SSR を使用できます。
4. アプリケーション
動作原理、入力要件、出力特性の違いにより、3A DC ソリッドステート リレーと AC ソリッドステート リレーのアプリケーション シナリオが異なります。
3A DCソリッドステートリレー
3A DC ソリッドステート リレーは、DC 電力が普及しているアプリケーションで一般的に使用されます。たとえば、電気自動車、太陽光発電システム、ポータブル電子機器などのバッテリ駆動システムでは、3A DC SSR を使用してバッテリの充電と放電、および DC モータの動作を制御できます。また、センサー、アクチュエーター、制御バルブなどの中小規模の DC 負荷を制御するための産業オートメーションでも広く使用されています。
ACソリッドステートリレー
AC ソリッドステート リレーは、主に AC 電源が主電源であるアプリケーションで使用されます。オーブン、炉、はんだごてなどの工業用加熱システムでは、発熱体の制御に AC SSR が使用されます。これらは商業用建物や住宅用の照明制御システムでも使用されており、AC 電源の照明を調光したりオン/オフしたりできます。さらに、AC SSR は、単相および三相 AC モーターのモーター制御アプリケーションでも使用されます。
5. メリットとデメリット
3A DC ソリッドステート リレーと AC ソリッドステート リレーには、それぞれ独自の長所と短所があります。
3A DCソリッドステートリレー
利点:
- 入力電力要件が低いため、エネルギー効率が高くなります。
- スイッチング速度が速いため、高速応答が必要なアプリケーションに適しています。
- 機械的接触がないため、寿命が長くなり、メンテナンスの負担が軽減されます。
- 入力と出力間の絶縁が良好で、電気的安全性が確保されています。
短所:
- DC負荷に限定されるため、AC電源では直接使用できません。
- 出力電流容量は比較的小さいため (この場合は 3A)、高電力 DC 負荷には不十分な場合があります。
ACソリッドステートリレー
利点:
- 産業用および住宅用アプリケーションで広く使用されているAC負荷を処理できます。
- ゼロクロススイッチングにより、電気ノイズとリレーと負荷へのストレスが軽減されます。
- 機械的接点がないため長寿命です。
短所:
- AC入力SSRには、過電圧や過電流を防ぐために追加の保護回路が必要になる場合があります。
- 非ゼロ交差スイッチングは電気的ノイズや干渉を引き起こす可能性があります。
6. 3A DC および AC ソリッドステート リレーの選択に関する考慮事項
3A DC ソリッドステート リレーと AC ソリッドステート リレーのどちらを選択する場合は、いくつかの要素を考慮する必要があります。
- 負荷の種類: 最も重要な要素は負荷の種類です。 DC モーターやバッテリー駆動のデバイスなどの DC 負荷がある場合は、3A DC ソリッドステート リレーが最適な選択です。 AC モーターや発熱体などの AC 負荷を制御する必要がある場合は、AC ソリッドステート リレーが必要です。
- 入力信号: 制御システムから利用できる入力信号のタイプを考慮してください。 DC 制御信号がある場合は、DC 入力 SSR の方が適しています。入力に AC 電源があれば、AC 入力 SSR を使用できます。
- 切り替え要件: 高速スイッチングが必要なアプリケーションの場合は、ゼロクロスの問題がないため、3A DC ソリッドステート リレーの方が良い選択肢になる可能性があります。ただし、電気ノイズや負荷のストレスを軽減する必要がある場合は、ゼロクロス スイッチングを備えた AC ソリッド ステート リレーの使用をお勧めします。
3A DC ソリッドステートリレーのサプライヤーとして、産業用および商業用のさまざまなニーズを満たす高品質の製品を提供します。当社の 3A DC SSR は、信頼性の高い性能と長寿命を保証する高度な技術で設計されています。当社の製品にご興味がある場合、または 3A DC ソリッドステート リレーまたは AC ソリッドステート リレーに関するご質問がある場合は、100a DC ソリッドステート リレーまたはミニソリッドステートリレー、詳細なご相談や調達についてはお気軽にお問い合わせください。
参考文献
- ドルフ、RC、ビショップ、RH (2016)。最新の制御システム。ピアソン。
- ボイルスタッド、RL、ナシェルスキー、L. (2017)。電子デバイスと回路理論。ピアソン。
