ちょっと、そこ！ソリッド ステート リレーのサプライヤーとして、私はこれらの気の利いたデバイスについてよく質問を受けます。よく出てくる質問の 1 つは、「ソリッド ステート リレーを位相角制御に使用できますか?」というものです。では、早速調べてみましょう。
まず、ソリッド ステート リレー (SSR) とは何かを簡単に説明します。 SSR は、半導体部品を使用して電気機械リレーと同じ機能を実行する電子スイッチング デバイスです。 SSR は、従来のリレーのような可動部品を使用する代わりに、サイリスタやトライアックなどに依存して電気の流れを制御します。静かで寿命が長く、切り替えが早いことで知られています。
さて、位相角制御です。位相角制御は、AC 負荷に供給される電力を制御するために使用される方法です。これは、負荷が電流を流し始める交流電圧波形の点を調整することによって機能します。この「点火角度」を変えることで、負荷に届く電力の量を変えることができます。これは、温度、速度、明るさを制御する必要があるアプリケーションで非常に役立ちます。
では、ソリッドステートリレーを位相角制御に使用できるのでしょうか?簡単に言うと「はい」ですが、留意すべき点がいくつかあります。
SSR による位相角制御の仕組み
SSRを位相角制御に使用する場合、通常は位相制御回路が内蔵されています。この回路により、SSR内部の半導体スイッチの点火角度を調整できます。 AC 電圧波形が正または負の半サイクルを開始すると、制御回路はスイッチをいつオンにするかを決定します。
負荷として発熱体があるとします。発熱体に送られる電力を減らしたい場合は、点火角度を増やすことができます。これは、SSR 内のスイッチが AC サイクルの後半でオンになるため、負荷が受け取る電力が減少することを意味します。一方、より多くのパワーが必要な場合は、発射角度を小さくし、スイッチが早くオンになります。
SSRを位相角制御に使用するメリット
位相角制御に SSR を使用することが優れたアイデアである理由はいくつかあります。
高速スイッチング: SSR は電気機械式リレーよりもはるかに速くオン/オフを切り替えることができます。これは点火角の正確な調整を可能にするため、位相角制御にとって非常に重要です。負荷に供給される電力を迅速に変更できます。これは、温度やその他の変数の変化に迅速に対応する必要があるアプリケーションでは重要です。
長寿命: SSR には可動部品がないため、機械的な磨耗がありません。これは、SSR が頻繁に切り替えても非常に長期間使用できることを意味します。リレーを何千回、あるいは何百万回も切り替える必要がある位相角制御アプリケーションでは、SSR の長寿命は大きな利点となります。
静かな動作：スイッチング時にカチカチ音がするメカリレーとは異なり、SSRは静かに動作します。これは、一部の工業環境や家庭用電化製品など、ノイズが懸念される環境で有益です。
制限事項と考慮事項
SSR は位相角制御に優れていますが、いくつかの制限もあります。
放熱：SSRを位相角制御に使用すると、かなりの発熱が発生する可能性があります。これは、SSR 内の半導体スイッチがスイッチング プロセス中に大きな電力損失を経験するためです。過熱を防ぐには、適切なヒートシンクを使用する必要があります。ヒートシンクのサイズとタイプは、SSR の定格電力と処理する必要がある電力量によって異なります。
高調波歪み: SSRを使用した位相角制御では、AC電源に高調波歪みが発生する可能性があります。これは、SSR の非線形スイッチングによって電力システムに追加の周波数が導入される可能性があるためです。場合によっては、この高調波歪みが同じ電源に接続されている他の機器に影響を与える可能性があります。高調波歪みを軽減するには、フィルタまたはその他の緩和手法を使用する必要がある場合があります。
位相角制御における SSR の応用
SSR は位相角制御の幅広い用途に使用されます。
温度制御: オーブン、炉、ホットプレートなどの工業用加熱用途では、SSR は発熱体に供給される電力を制御するために使用されます。位相角を調整することで、加熱プロセス中に正確な温度を維持できます。
照明制御: 商業用および住宅用の照明システムでは、SSR を使用して照明の明るさを制御できます。これは、劇場や会議室など、さまざまな照明シナリオを作成する必要があるアプリケーションで特に役立ちます。
位相角制御用の製品ラインナップ
ソリッドステートリレーのサプライヤーとして、当社は位相角制御アプリケーションに適したさまざまなSSRを提供しています。

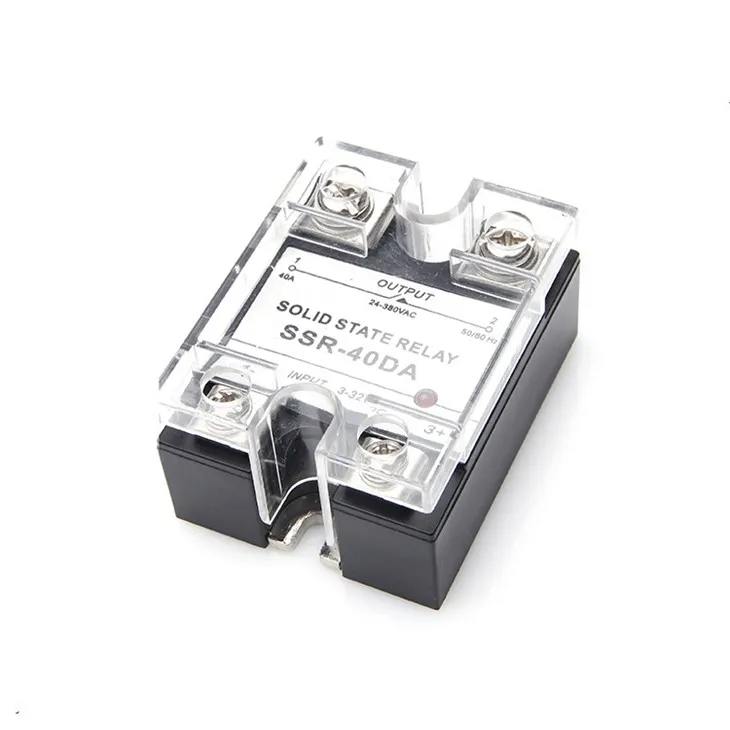

我々は持っています卸売24Vソリッドステートリレー。これらは、小さな負荷への電力を制御する必要がある低電圧アプリケーションに最適です。これらは既存のシステムに簡単に統合でき、大量に入手できるため、大規模プロジェクトに最適です。
私たちの産業用40Aソリッドステートリレー過酷な用途向けに設計されています。高電流を処理でき、産業環境の過酷な条件に耐えるように設計されています。大型モーターを制御する場合でも、高出力の発熱体を制御する場合でも、このリレーはその役割を果たします。
よりコンパクトなものをお探しの場合は、ミニソリッドステートリレーは素晴らしい選択肢です。サイズは小さいですが、パフォーマンスに関しては強力です。これらは、家庭用電化製品や小規模産業機器など、スペースが限られている用途に最適です。
結論
結論として、ソリッドステートリレーは位相角制御に間違いなく使用できます。高速スイッチング、長寿命、静かな動作など、多くの利点があります。ただし、熱放散や高調波歪みなどの制限があることに注意する必要があります。
位相角制御アプリケーション用のソリッドステートリレーの市場にお困りの場合は、当社の幅広い製品をご用意しています。消費者プロジェクト用の小規模リレーが必要な場合でも、産業用アプリケーション用の高出力リレーが必要な場合でも、当社は適切なソリューションを提供できます。
当社の製品についてさらに詳しく知りたい場合、または位相角制御のためのソリッドステートリレーの使用について質問がある場合は、お気軽にお問い合わせください。私たちはいつでも喜んでチャットに応じ、お客様のニーズに最適なリレーを見つけるお手伝いをいたします。会話を始めて、お客様の要件を満たすためにどのように協力できるかを考えてみましょう。
参考文献
- ドーフ、リチャード C.、ジェームス A. スヴォボダ。電気回路の紹介。ワイリー、2019年。
- ファルド、ダニエル。ソリッドステートリレーハンドブック。 C&K コンポーネント、2005 年。
