車載用リレーは、耐久性、電気仕様、設計または用途という 3 つの大きな理由で異なっていることがわかります。これらにより、困難な状況におけるリレーの動作方法が変わります。適切なリレーを選択すれば、車の電子機器を安全に保ち、高価な問題を防ぐことができます。 🛠️ ニーズに最適なものを選択すると、システムが安全に維持され、正常に動作するようになります。
重要なポイント
車載リレーは非常に高温および低温にも対応できます。 -40 度から 85 度まで動作します。これにより、どんな天候でもうまく機能することができます。
これらのリレーは、揺れや衝突からよりよく保護されます。これは、悪路を走行する車にとって重要です。
車載リレーは、IP67 などの高い IP 定格を備えています。これにより水や埃の侵入を防ぎます。車の電子機器への損傷を防ぐのに役立ちます。
リレーの電圧と電流の定格を常に確認してください。車の電気システムと一致していることを確認してください。これにより、物事が安全に保たれます。
正しいピン設定のリレーを選択してください。これにより、取り付けが簡単になります。車の配線に適合させるのにも役立ちます。
車載リレーの耐久性
車載用リレーは、過酷な場所でも耐えられるように作られています。彼らは毎日、暑さ、寒さ、揺れ、湿気に対処しています。通常のリレーは、このような厳しい条件下では故障する可能性があります。自動車用リレーがこれらの問題にどのように対処するかを見てみましょう。
温度耐性
自動車用リレーは、非常に高温または低温になる場所で動作します。彼らは次の場所で働くことができます。
最低気温-40 度 (-40 度 F)
最高気温85 度 (185 度 F)
このような大きな温度変化では、通常のリレーは動作しません。高温になるとリレーが損傷し、動作がおかしくなる可能性があります。寒さにより速度が遅くなったり、壊れたりする可能性があります。車には、どんな天候でも機能するリレーが必要です。
振動と衝撃からの保護
車はでこぼこした道路を走行し、常に段差にぶつかります。車載リレーは、多くの揺れや突然の衝撃に対処する必要があります。以下の表は、これらのリレーがどのようにテストされるかを示しています。
|
リレーの種類 |
振動試験の要件 |
衝撃試験の要件 |
|---|---|---|
|
車載用リレー |
20 ～ 200 Hz の範囲の振動に耐えます |
50g の半正弦波パルスに 11 ミリ秒耐えます- |
|
通常のリレー |
それほど厳しくない振動要件 |
耐衝撃性が低い |
通常のリレーを車で使用している場合、揺れにより正常に動作しなくなる可能性があります。これにより、より早く故障する可能性があります。
湿気と汚染物質のシールド
水、ほこり、汚れが車の部品に侵入する可能性があります。自動車用リレーには、これらを阻止するための強力なシールドが備わっていることがよくあります。多くは IP67 などの高い IP 等級を備えており、ほこりの侵入を防ぎ、水の中に入れても大丈夫です。以下にいくつかの例を示します。
|
コンポーネントの種類 |
一般的なIP評価 |
保護の説明 |
|---|---|---|
|
屋外照明 |
IP67 |
埃や水をブロックして確実な機能を実現 |
|
電気コネクタと配線 |
IP67以上 |
湿気を遮断してショートを防ぎます |
|
センサーとコントロールユニット |
IP65以上 |
ほこりや湿気から守ります |
通常のリレーにはこのような強力な保護機能はありません。湿気や水分が多いとショートや錆びの原因となります。ほこりがリレーをブロックし、動作しなくなる可能性があります。
ヒント: 車用の自動車用リレーを選択してください。寿命が長くなり、システムを厳しい条件から保護します。
車載用リレー: 電気仕様
電圧と電流の定格
リレーがどのくらいの電圧と電流を処理できるかを知ることが重要です。車載リレーは、車の電気システムとうまく連携します。ほとんどの車は 12 ボルトを使用します。一部の大型トラックは 24 ボルトを使用します。これらのリレーは、ヘッドライトや燃料ポンプなどの強力なデバイスを制御できます。冷却ファンを作動させることもできます。
車載リレーは最大 24 ボルトまで処理できます。
多くの場合、電流定格は 20 ～ 30 アンペアです。
一部の高電流リレーは、40 ～ 80 アンペア以上を処理できます。{0}
連続定格は、長期間の使用に対する最新の値を示します。断続定格は、リレーが短時間でどの程度の処理ができるかを示します。
通常のリレーは大電流では動作しない可能性があります。通常のリレーを車で使用すると、熱くなりすぎたり、動作しなくなる可能性があります。
コイル電圧の違い
コイル電圧は、リレーのオン/オフに必要な電力量を示します。ほとんどの自動車用リレーは 12VDC を使用します。これは車のバッテリーと一致します。一部の大型車両は DC24V リレーを使用します。通常のリレーは、5V、12V、または 24V のコイルを使用できます。それは何に使用されるかによって異なります。
|
リレーの種類 |
コモンコイル電圧 |
特別な機能 |
|---|---|---|
|
車載用リレー |
DC12V、DC24V |
内蔵ダイオードまたは抵抗器- |
|
通常のリレー |
5V, 12V, 24V |
アプリケーションによって異なります |
自動車用リレーには、多くの場合、内部にダイオードまたは抵抗が含まれています。これらの部品は電圧スパイクを防ぐのに役立ちます。車の電子機器を保護します。
安全性と熱管理
大電流を扱うリレーは発熱する可能性があります。車載用リレーは、冷却を保つために特殊な素材を使用しています。アルミニウムまたは銅製のヒートシンクを備えたものもあります。これらの部品はリレーから熱を奪います。一部のリレーは、センサーまたはファンを使用して温度を監視します。
ソリッドステートリレーは現在自動車に使用されています。大電流をより適切に処理します。また、部品を損傷する可能性があるアーク発生も抑制します。これらのリレーにより、車の安全性と信頼性が向上します。
ヒント: 車のリレーを選択する前に、必ず電圧と電流の定格を確認してください。適切な自動車用リレーは、車の安全と正常な動作を維持します。

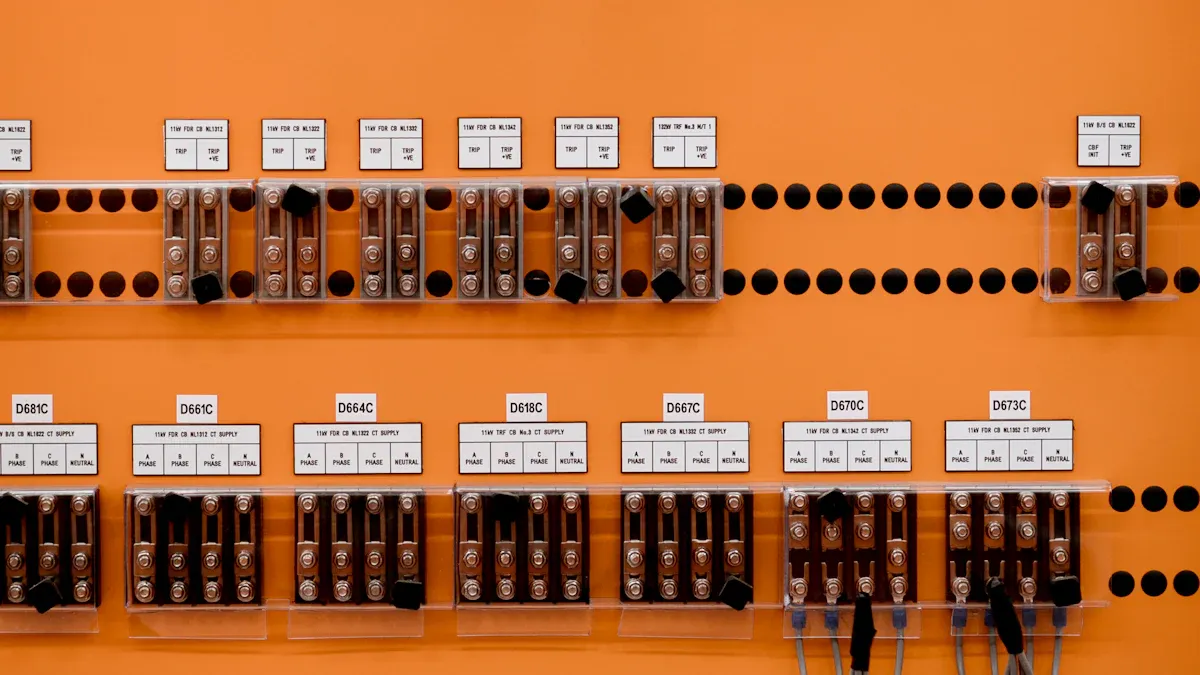

設計とアプリケーションの違い
コンパクトなフォームファクター
車載用リレーは小型です。これにより、車内の狭いスペースに収まりやすくなります。自動車メーカーはこれを使用して配線を整理整頓しています。これらのリレーは狭い場所に設置しても問題なく動作します。小さいサイズの良い点は次のとおりです。
リレーは、混雑したエンジン ベイやダッシュボードに収まります。
小型リレーを使用すると、車にさらに多くの機能を追加できます。
すべての部品は安全に保たれており、簡単に修理できます。
ピン配置規格
車載リレーは一般的なピン配置を使用します。最もよく使われるのは4ピンタイプです。ピンは 85、86、30、87 と呼ばれます。ピン 85 と 86 はリレーのコイルに接続されます。ピン 30 と 87 には主電源が供給されます。一部のリレーには 5 ピンがあります。これらは 2 つの回路間で電力を切り替えることができます。以下が表示されます:
4ピンリレーで1回路を制御します。
5ピンリレーは2つの回路を切り替えます。
ピン配置はほとんどの車両の配線に一致するため、取り付けが簡単です。
4ピンリレーには2種類あります。ノーマルオープンリレーは、電源が投入されると回路をオンにします。ノーマルクローズリレーは、電力が供給されると回路をオフにします。
ユースケースと互換性
自動車用リレーは、自動車において多くの重要な役割を果たします。ヘッドライト、ホーン、燃料ポンプなどを制御します。また、エアバッグやアンチロック ブレーキなどの安全システムにも役立ちます。-以下に主な用途をまとめた表を示します。
|
使用事例 |
説明 |
|---|---|
|
エンジン管理 |
燃料ポンプやエンジン部品を作動させ、スムーズな走行を実現します。 |
|
燃料システム |
燃料の流れを制御して車のパフォーマンスを向上させます。 |
|
安心・安全 |
エアバッグやブレーキと連動し、安全を確保します。 |
リレーはさまざまな場所に取り付けることができます。ブラケットが組み込まれているものもありますが、別途マウントが必要なものもあります。リレーの端を車のワイヤーに合わせることができ、簡単にセットアップできます。リレーが車の電圧と電流に適合するかどうかを必ず確認してください。これにより、車は安全に保たれ、正常に動作します。
ヒント: 車のワイヤーとマウントに適合するリレーを選択してください。これにより、修正とアップグレードがはるかに簡単になります。
あなたはそれを知っています自動車用リレーは、寿命が長く、電気的仕様が強力で、ハードな作業向けに作られているため、特別です。これらのリレーは、通常のリレーよりも熱、振動、および多くの電力に耐えることができます。車と使用場所に適したリレーを選択すれば、車は安全に保ち、正常に動作します。
|
要素 |
なぜそれが重要なのか |
|---|---|
|
耐久性 |
厳しい車の条件でも長持ちします |
|
電気仕様 |
車の電圧と電流で動作します |
|
設計・応用 |
狭いスペースや配線にも収まります |
適切なリレーを選択するためのチェックリスト:
電圧と電流が正しいことを確認してください
熱、水、粉塵について考える
正しくフィットし、正しく取り付けられているかどうかを確認してください
永続的に使用する前に、車で試してください
よくある質問
車で通常のリレーを使用するとどうなりますか?
早期に失敗するリスクがあります。通常のリレーは、車内の熱、振動、湿気に対応できません。車の電子機器が動作しなくなったり、損傷したりする可能性があります。
リレーが自動車グレードかどうかはどうやってわかりますか?
12V または 24V のコイル電圧、高電流定格、IP 定格 (IP67 など) などの仕様を探してください。リレーのラベルまたはデータシートには自動車用途について記載する必要があります。
4ピンリレーを5ピンリレーに交換できますか?
正しいピンを接続すれば、4 ピンの代わりに 5 ピンのリレーを使用できます。追加のピンを使用すると、2 つの回路を切り替えることができます。必ず配線図を確認してください。
自動車用リレーにダイオードが組み込まれているのはなぜですか?{0}
内蔵ダイオードが車の電子機器を電圧スパイクから保護します。-リレーをオフにすると、敏感な部品に損傷を与える可能性のある突然のサージがダイオードによって停止されます。
自動車用リレーは通常、車内のどこにありますか?
ヒューズボックス、ボンネットの下、ダッシュボードの後ろなどにあります。ヘッドライト、燃料ポンプ、ファンなどを制御します。
